一、概述

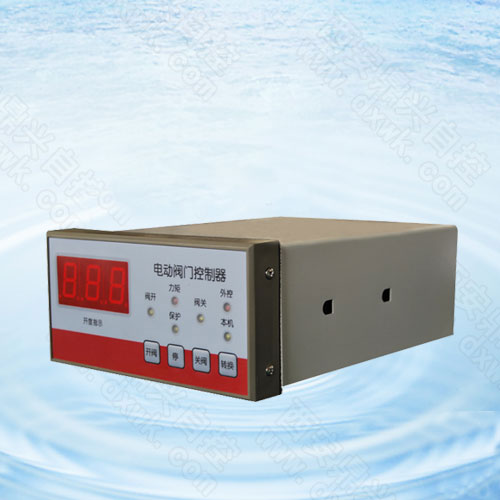

DFZK型控制器是依外輸入4~20mA控制電流控制閥門開度的電動閥門控制器。它與普通電動閥門一起構成可調節型電動閥門系統。其外輸入控制電流可由計算機、PLC或自動化儀表(以下統稱控制系統)給定，控制器比較外輸入給定電流和閥位電流，確定閥門運動與否直至閥門開度與給定電流的定義開度一致。

二、特點

1．開度、輸入數字顯示，零點滿度自動設定。閥開、閥關、自動/手動、力矩/保護LED顯示。

2．按鍵音提示；開、關向出力矩保護及事故(電機過電流、電機過熱、堵轉等)保護聲光報警(帶消音功能)。

3．開、關向工作過程閃光提示。

4．根據外控輸入自動調節閥門開度。

5．電源相序自動邏輯校正。

6．可以根據客戶要求出廠時設定電動閥門由全關位置啟動開閥時超越力矩，使電動裝置以最大力矩打開閥門(此功能可解決閥門長時間不用出現粘滯等故障)；可以根據客戶要求出廠時設定電動閥門由非全關位置啟動關閥時超越行程，使電動裝置以最大力矩關閉閥門(對于楔形、金屬密封等閥門非常適用)。

7．外形及安裝尺寸、外電路接線與前期產品完全兼容利于老用戶產品更新?lián)Q代。

三、技術數據

1．電源電壓：220V/50Hz（單相）　380V/50Hz（三相四線）

2．控制功率（電源）見表：

3．輸入控制信號：4~20mA，輸入阻抗：≤200Ω

4．輸出反饋電流：4~20mA，負載能力：≥250Ω

5．工作環境：

● 環境濕度：-10~+40℃

● 相對濕度：≤80% （20℃±5℃）

● 周圍不含有強腐蝕性、易燃易爆介質

6.靈敏度及死區：根據不同的系統自動調節。
