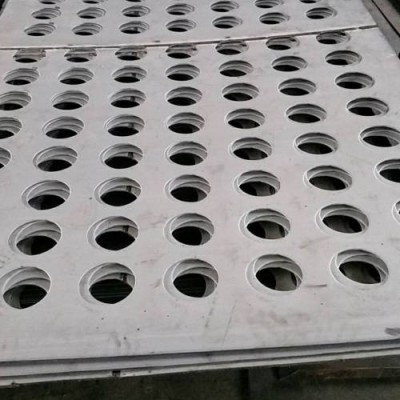

除塵器花板又叫是多孔板,指開有大小相同安裝濾袋孔的鋼隔板.在花板設計中主要是布置濾袋孔的距離,該間距與袋徑,袋長,粉塵性質,過濾速度等因素有關.如孔與孔之間距離過密,濾袋底部相互碰撞磨損,在運行數個月內部分濾袋底部破裂,還會令箱體內氣流上升速度太快,導致煙塵排放量增加,濾料的局部過濾負荷太高和清灰力度不足。

      布袋除塵器花板是負責安裝除塵布袋、除塵骨架的。之所以除塵布袋、除塵骨架的尺寸也要根據除塵器花板的口徑來作為大小。

布袋除塵器的除塵布袋花板設計留意的事項：

（1）花板除了要接受系統負壓，并且接受濾袋、粉塵層及袋籠的重量，花板如有變形可能影響濾袋的重直度及除塵濾袋袋口處的密封效果，設計時在花板下部應做增強處置。

（2）布袋除塵器花板應光亮平整，避免有撓曲、表面不平整等缺xian，其平面度偏向要小過花板長度的2/1000。花板孔徑周邊請求潤滑沒有毛刺，用彈性脹圈固定除塵濾袋的花板孔徑大小為正負0.3毫米。花板孔徑加工后裝置位置與理論位置偏向應小于1.5毫米，平面度偏向要小過花板長度的2/1000。

布袋除塵器花板孔與孔之間間隔過密，濾袋底部互相碰撞磨損，在運轉幾個月內局部濾袋底部決裂，還會讓箱體內氣流上升速度太快，招致煙塵排放量加大，濾料的部分過濾負荷太高和清灰力度缺乏。

除塵器上部的花板孔能夠依據除塵器的不一樣描繪來斷定花板孔的大小及尺度，同一塊花板上的孔的尺度要一致，避免會出現因除塵布袋漲圈卡不緊密或漲圈彈不開，而漏灰的現象。 依據我公司工程師，袋與袋之間的間隔大概依據除塵布袋長度、氣流上升速度歸納思考后描繪，至少大于濾袋直徑的2/5（不小于40mm），這樣的描繪才合理牢靠。花板孔均勻安置適用于中小型脈沖除塵器。疏密安置適用于大中型脈沖除塵器。
