閥門、機械設備銷售
企業會員
產品價格詢價
產品品牌Shinmyron（中外合資）
最小起訂≥1 臺
供貨總量560 臺
瀏覽次數134
企業旺鋪http://shxmlfm.48903.com/
更新日期2025-06-12 13:16
會員級別：企業會員
身份認證：
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
品牌： |
Shinmyron（中外合資） |
所在地： |
上海 |
起訂： |
≥1 臺 |
供貨總量： |
560 臺 |
有效期至： |
長期有效 |
壓力： |
1.6MPa |
材質： |
球墨鑄鐵、鑄鋼 |
介質： |
水 |
概述：
上海興麥隆閥門集團生產的凸耳式蝶閥由適用于各種不同的輕重工業工況以及建筑管道。廣泛應用于：化工，液化石油氣，車船制造設備，水、石油、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

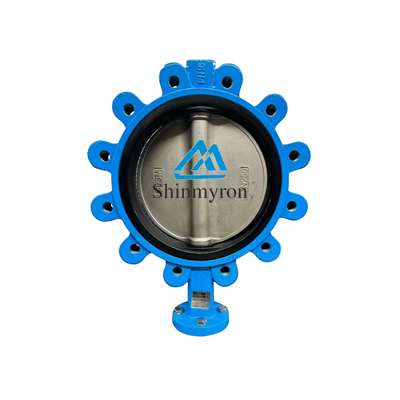

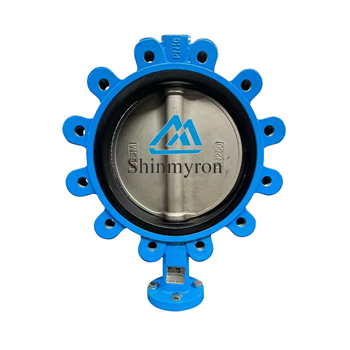

產品名稱 | 凸耳式蝶閥（支耳式蝶閥） |
產品型號 | CB610TF |
公稱通徑 | DN50-1200mm |
壓力范圍 | 1.0-1.6MPa |
閥體材質 | 球墨鑄鐵、鑄鋼 |
試驗與檢驗按GB/T13927-92《通用閥門壓力試驗》及API598標準
No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
CODE | 閥體 | 蝶板 | 閥座 | 閥軸 | 圓錐銷 | 端蓋 | 襯套 |
DEscriptION | BODY | DISC | SEAT | STEM | TAPER PIN | END COVER | BUSHING |
MATERIAI | CI/DI/BZ | DI/BZ | EPDM/BUNA | SS316/SS416 | SS316/SS416 | DI/BZ | PTFE/BZ |
CF8/CF8M | CF8/CF8M | PTFE | SS410 | SS410 | CF8/CF8M |
連接尺寸：
DN | H1 | H2 | H3 | L | φA | φE | φB | φF | DIN PN10 | DIN PN16 | ANSI B16.1 | JIS 10K | ||||
φC | N-φ | φC | N-φ | φC | N-φ | φC | N-φ | |||||||||
DN40 | 70 | 110 | 32 | 35 | 12.7 | 92 | 70 | 9 | 110 | 4-φ18 | 110 | 4-φ18 | 98.5 | 4-φ16 | 105 | 4-φ19 |
DN50 | 76 | 168 | 32 | 45 | 12.7 | 92 | 70 | 9 | 125 | 4-φ18 | 125 | 4-φ18 | 120.5 | 4-φ19 | 120 | 4-φ19 |
DN65 | 89 | 175 | 32 | 48 | 12.7 | 92 | 70 | 9 | 145 | 4-φ18 | 145 | 4-φ18 | 139.5 | 4-φ19 | 140 | 4-φ19 |
DN80 | 95 | 181 | 32 | 49 | 12.7 | 92 | 70 | 9 | 160 | 4-φ18 | 160 | 8-φ18 | 152.5 | 4-φ19 | 150 | 8-φ19 |
DN100 | 114 | 200 | 32 | 55 | 15.8 | 92 | 70 | 9 | 180 | 8-φ18 | 180 | 8-φ18 | 190.5 | 8-φ19 | 175 | 8-φ19 |
DN125 | 127 | 213 | 32 | 58 | 19.05 | 92 | 70 | 9 | 210 | 8-φ18 | 210 | 8-φ18 | 216 | 8-φ22 | 210 | 8-φ23 |
DN150 | 140 | 225 | 32 | 59 | 19.05 | 92 | 70 | 9 | 240 | 8-φ23 | 240 | 8-φ23 | 241.5 | 8-φ22 | 240 | 8-φ23 |
DN200 | 177 | 260 | 36 | 64 | 22.2 | 125 | 102 | 11 | 295 | 8-φ23 | 295 | 12-φ23 | 298.5 | 8-φ22 | 290 | 12-φ23 |
DN250 | 203 | 292 | 36 | 70 | 28.6 | 125 | 102 | 11 | 350 | 12-φ23 | 355 | 12-φ27 | 362 | 12-φ25 | 355 | 12-φ25 |
DN300 | 242 | 337 | 36 | 80 | 31.8 | 150 | 125 | 13 | 400 | 12-φ23 | 410 | 12-φ27 | 432 | 12-φ25 | 400 | 16-φ25 |
DN350 | 267 | 368 | 45 | 80 | 31.8 | 150 | 125 | 13 | 460 | 16-φ23 | 470 | 16-φ27 | 476 | 12-φ29 | 445 | 16-φ25 |
DN400 | 298 | 400 | 51 | 90 | 33.3 | 210 | 165 | 22 | 515 | 16-φ27 | 525 | 16-φ30 | 539.5 | 16-φ29 | 510 | 16-φ27 |
DN450 | 318 | 422 | 51 | 109 | 38 | 210 | 165 | 22 | 565 | 20-φ27 | 585 | 20-φ30 | 578 | 16-φ32 | 565 | 20-φ27 |
DN500 | 349 | 479 | 64 | 135 | 41.15 | 210 | 165 | 22 | 620 | 20-φ27 | 650 | 20-φ33 | 635 | 20-φ32 | 620 | 20-φ27 |
DN600 | 410 | 562 | 70 | 156 | 50.65 | 300 | 254 | 18 | 725 | 20-φ30 | 770 | 20-φ36 | 749.5 | 20-φ35 | 730 | 24-φ33 |
DN700 | 520 | 624 | 72 | 169 | 55 | 300 | 254 | 18 | 840 | 24-φ30 | 840 | 24-φ36 | - | - | 840 | 24-φ33 |
DN750 | 495 | 648 | 72 | 175 | 55 | 300 | 254 | 18 | - | - | - | - | 914.5 | 4-11/4-６ | 900 | 24-φ33 |
DN800 | 591 | 672 | 83 | 195 | 55 | 300 | 254 | 18 | 950 | 24-φ30 | 950 | 24-φ39 | 977.9 | 4-11/4-6 | 950 | 28-φ33 |
DN900 | 611 | 768 | 77 | 211 | 74.25 | 300 | 254 | 18 | 1050 | 28-φ33 | 1050 | 28-φ39 | 1086 | 32-φ41 | 1050 | 28-φ33 |
DN1000 | 665 | 823 | 85 | 229 | 84.2 | 300 | 254 | 18 | 1160 | 28-φ42 | 1170 | 28-φ42 | - | - | 1160 | 28-φ36 |
